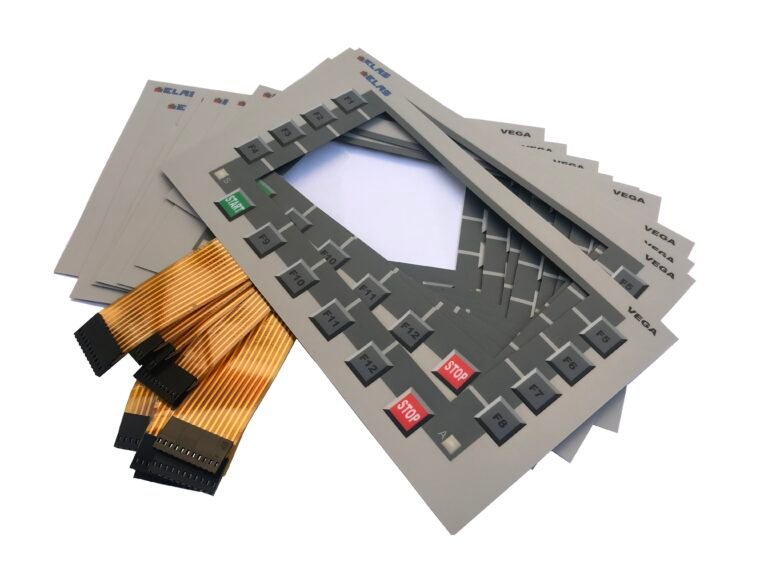

Виготовлення мембранних, плівкових клавіатур та приладових панелей

Компанія ТОВ «АЙПІ-КОМ. КОМПОНЕНТС» пропонує послуги з розробки та виготовлення
мембранних (плівкових) клавіатур і приладових панелей будь-якої складності,
з урахуванням технічних характеристик, що пред’являються замовником.

Використовуємо лише якісну сировину для виготовлення гнучких плат і зовнішньої оболонки клавіатур.
Плівкова клавіатура, у тому числі мембранна клавіатура, — найкраще рішення для більшості приладів і пристроїв.

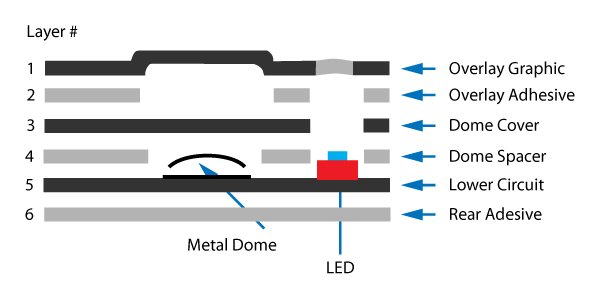

Матеріали, що застосовуються у виготовленні плівкових клавіатур

1. Верхній шар, «графічне накладення» формується зі спеціалізованих ПЕТ
   або полікарбонатних плівок із нанесеними зображеннями. Цей шар служить бар’єром
   для навколишнього середовища та водночас містить графічний текст, зображення
   і кольорову схему мембранного перемикача.
2. Накладний клей є чутливим до тиску клейовим шаром,
   який зв’язує накладку з проміжними шарами.
3. Розділові шари — наступні два внутрішні шари є розділовими.
   Їх також виготовляють із поліетиленових плівок. Розділові шари зазвичай
   служать електроізоляційними шарами клавіатури.
4. Розділові шари також можуть містити мембранні перемикачі,
   прикріплюючи їх до шару схеми.
5. Шар схеми є наступним шаром, який знаходиться між розділовими шарами
   з мембранами та заднім клейовим шаром. Основне призначення шарів схеми полягає
   в передаванні електричних сигналів перемикачів і забезпеченні найважливіших функцій
   мембранного перемикача. Цей шар, залежно від вимог, може бути виконаний за технологіями:

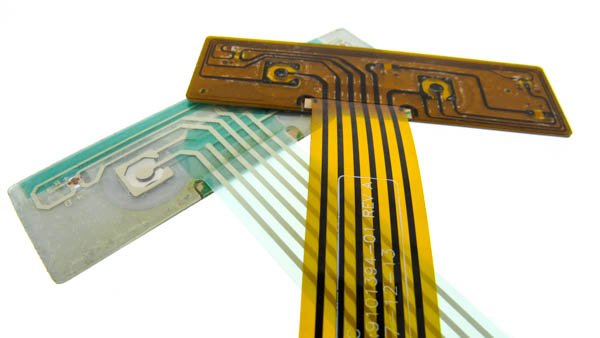

PET — гнучкі варіанти схем включають поліестер,
у якому як елемент схеми використовуються срібні чорнила.

FPC — мідні доріжки використовуються як провідний елемент.
Форма, посадка та функції дуже схожі для обох варіантів,
хоча їхня вартість і надійність можуть відрізнятися.

6. Останній шар є чутливим до тиску клейовим шаром
(3M-скотч), який кріпить виріб до монтажної поверхні.
Така конструкція клейового шару має вирішальне значення,
оскільки зазвичай служить захисним бар’єром і допомагає запобігти
потраплянню вологи, пилу або інших забруднювачів на монтажну поверхню чи корпус.

За вимогою замовника можливе виробництво за такими критеріями

• Будь-яка кількість кольорів і відтінків (вибір за каталогом Pantone).
• Пиловологозахист не нижче IP65 або за технічним завданням замовника.
• Вбудована індикація (світлодіоди тощо).
• Вікна під індикацію (наскрізні, тоновані та прозорі) за ТЗ замовника.
• Компактність (товщина не більше 1,3 мм) або за ТЗ замовника.
• Швидкий монтаж (забезпечується клейовим шаром).
• Стійкість до агресивних середовищ:
  розчинників, масел, мастил, спирто-бензинової суміші,
  мийних засобів, мильного розчину тощо.
• Мембрани різної форми, розміру, зусилля спрацювання тощо.

Проєкти приймаємо в таких форматах

• Файли CorelDraw (*.cdr).

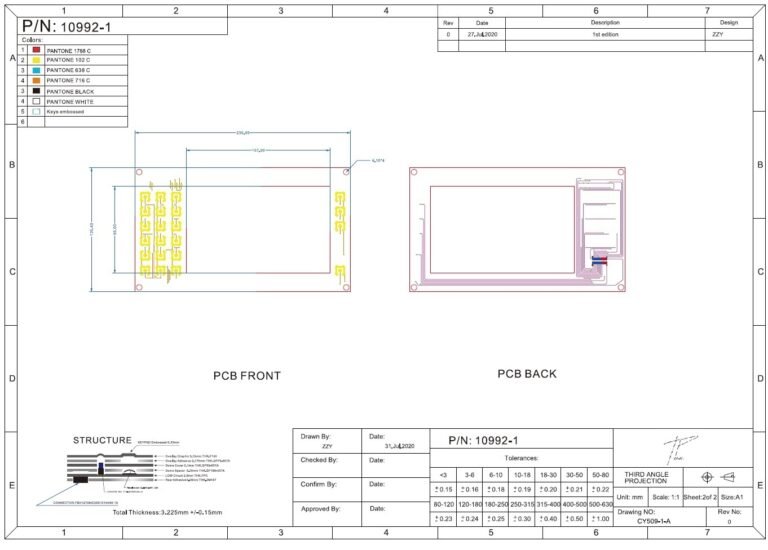

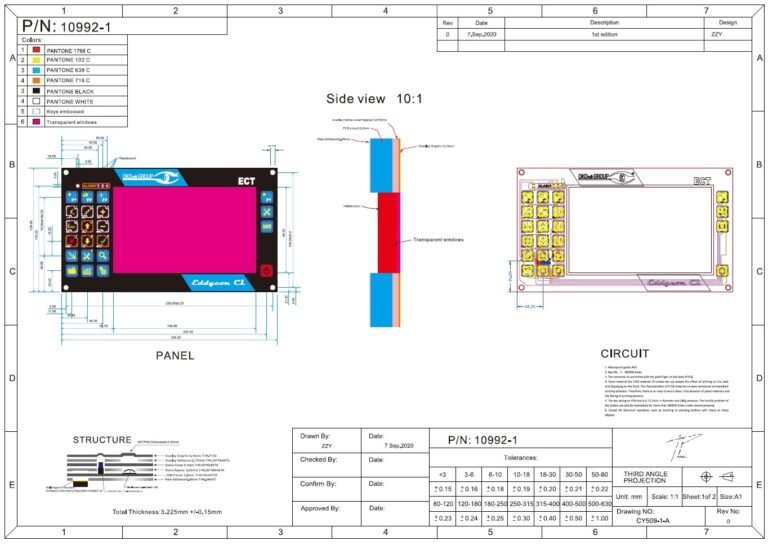

• Креслення.
• Інші формати — за погодженням.

Клавіатури можуть мати різний тактильний ефект,
варіанти підсвічування клавіш та індикаторів,
виконання електричної схеми, комутації,
а також різне конструктивне виконання
(двошарове / двостороннє виконання струмопровідного шару або більше).
